ANSYS SpaceClaimでソリッドを差し引く方法

シミュレーション

ANSYS系のCAD、SpaceClaimの使い方です。

やりたいこと

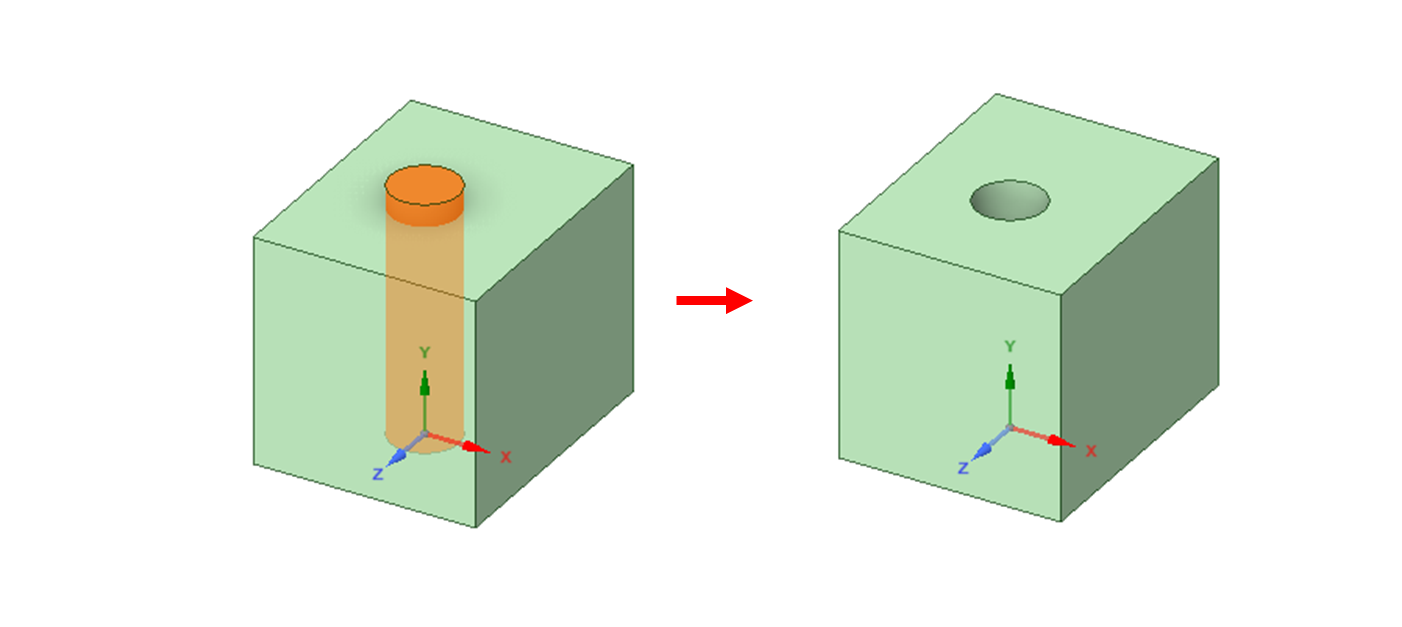

キューブから円柱を引き抜いたような構造を作りたいときの操作方法です。

CFDでは、物体の周囲の流れを計算する際に、流体領域(キューブ)から構造物(円柱)を引き抜いて、キューブにメッシュを切って計算することがよく行われます。

よく使う機能であるにもかかわらず、SpaceClaimだと手順が分かりにくいため、書き残しておきます。

SpaceClaimでの手順

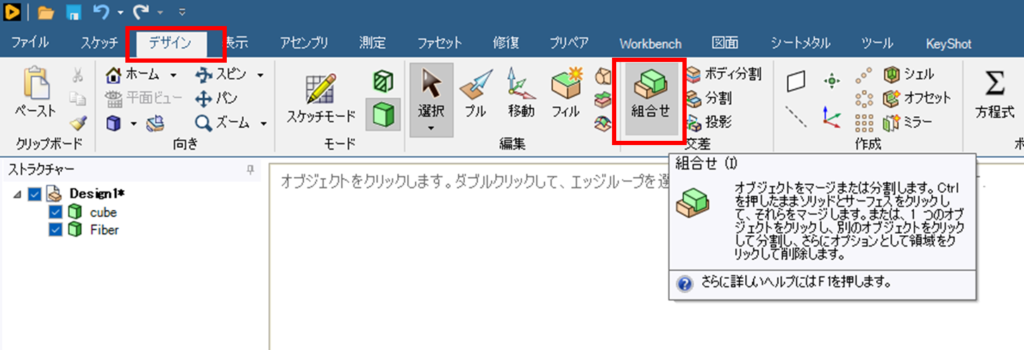

「デザイン」タブの「組み合わせ」を選択します。

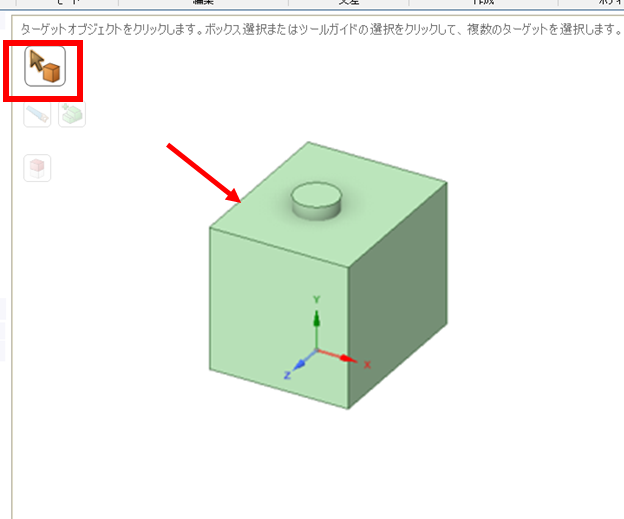

まず、「ターゲットのオブジェクト」をクリックします。

「ターゲット」は、残したい形状を指します。

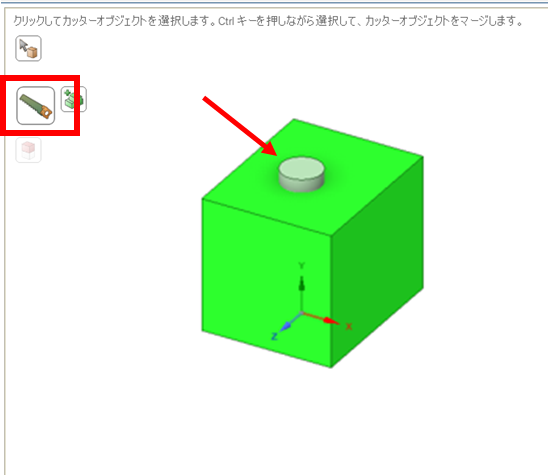

次に「カッター」オブジェクトを選択します。

ターゲットからカッターが引き抜かれ、ターゲットの変化が変化します。

cubeは切り抜かれ、Fiberはそのまま、cubeから切り抜かれた形状が「solid」という名称で作成されます。

完成系は上記の通りです。

参考になれば幸いです。

Images used courtesy of ANSYS, Inc.
